Czym jest kalibracja systemów ADAS?

Po wymianie szyby przedniej w aucie z kamerą przy lusterku warsztat może zaproponować kalibrację ADAS. To nie jest dodatkowe ustawianie samego szkła. Chodzi o sprawdzenie i, jeśli wymaga tego producent pojazdu, ustawienie systemu, który korzysta z obrazu kamery do obserwowania drogi.

Co oznacza ADAS i co ma wspólnego z szybą?

ADAS to zbiorcza nazwa układów wspomagających kierowcę. Kamera umieszczona przy szybie przedniej może współpracować z asystentem pasa ruchu, rozpoznawaniem znaków lub ostrzeganiem przed przeszkodą. Zakres funkcji zależy od konkretnego auta. Kamera widzi drogę przez szybę, dlatego właściwy wariant szkła, położenie uchwytu i sposób montażu mają znaczenie dla jej pracy.

Sam fakt, że na desce nie świeci się kontrolka, nie potwierdza poprawnego ustawienia kamery. Po demontażu i montażu szyby jej położenie względem nadwozia może się nieznacznie zmienić. Instrukcje serwisowe niektórych producentów wyraźnie wymagają regulacji lub kontroli kamery po takiej pracy. Dlatego decyzję podejmuje się według procedury dla danego modelu, rocznika i wyposażenia.

Na czym polega kalibracja?

Warsztat najpierw sprawdza, jaka procedura jest przewidziana dla pojazdu i czy szyba oraz kamera zostały prawidłowo zamontowane. Następnie wykonuje czynności wskazane przez producenta. W zależności od samochodu mogą one obejmować ustawienie auta i wzorca przed kamerą, jazdę w określonych warunkach lub połączenie obu metod. Do tego dochodzi diagnostyka błędów i kontrola wyniku.

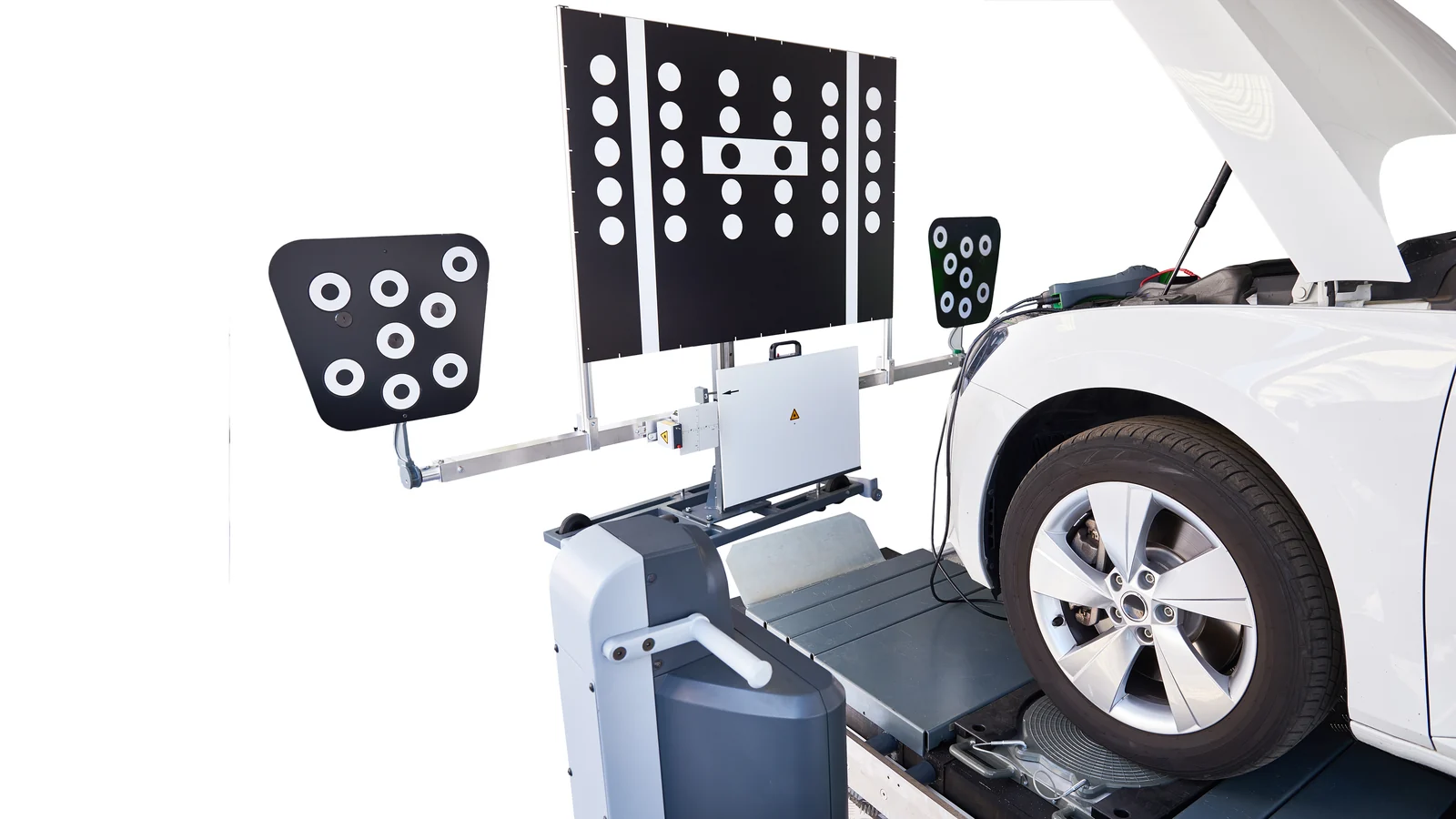

• Kalibracja statyczna odbywa się zwykle na stanowisku z odpowiednio ustawionym celem lub planszą.
• Kalibracja dynamiczna wykorzystuje obserwację drogi podczas jazdy według instrukcji danego pojazdu.
• Procedura łączona może wymagać obu etapów oraz sprawdzenia komunikatów systemu.

Nie ma jednej uniwersalnej trasy, czasu ani liczby kilometrów, która pasowałaby do wszystkich marek. Niektóre auta mają też szczególne procedury uruchamiane z menu pojazdu. Dlatego porad znalezionych dla innego modelu nie warto przenosić bez sprawdzenia instrukcji swojego auta.

Czy każda wymiana szyby przedniej wymaga kalibracji?

Jeżeli auto nie ma kamery ani innych czujników związanych z szybą, kalibracja kamery po wymianie szkła nie ma zastosowania. Jeżeli kamera jest obecna, trzeba sprawdzić wymagania producenta. Może on przewidywać kalibrację, kontrolę ustawienia albo inną procedurę serwisową. Odpowiedź zależy także od tego, czy podczas wymiany demontowano kamerę lub jej uchwyt.

Przed zamówieniem szyby ustal, czy za lusterkiem znajduje się kamera, jakie są oznaczenia i wyposażenie obecnego szkła oraz czy na wyświetlaczu pojawiają się komunikaty ADAS. Zdjęcie okolicy lusterka i numer VIN pomagają wyjaśnić wątpliwości. Sam numer modelu auta nie wystarczy, bo w jednej wersji mogą występować różne szyby.

Dlaczego nie wystarczy „uniwersalna” szyba?

Wariant przeznaczony do kamery może mieć określony obszar przezierny i mocowanie. Ważne jest też prawidłowe osadzenie samej kamery po montażu. Jeśli szkło, uchwyt lub położenie kamery różnią się od przewidzianych dla auta, powtórzenie procedury kalibracji nie rozwiąże problemu z niewłaściwą częścią. Dlatego dobór szyby i kontrola montażu są pierwszym krokiem, zanim warsztat przystąpi do ustawiania systemu.

Podobne nazwy funkcji w dwóch samochodach mogą oznaczać inną konstrukcję. Asystent pasa ruchu w jednym modelu korzysta z kamery przy szybie, w innym współpracuje również z radarem. Procedurę po wymianie szkła trzeba więc ustalić na podstawie danych pojazdu, a nie nazwy wyposażenia na ogłoszeniu.

Co warto zapytać przy wymianie?

• Czy dobrana szyba przednia jest przeznaczona do wersji z kamerą i jej uchwytem?
• Jaką procedurę producent przewiduje po wymianie szyby w tym konkretnym aucie?
• Czy wybrany punkt może wykonać wymaganą kalibrację lub kontrolę?
• Jak warsztat potwierdzi zakończenie procedury i co zrobić, jeśli pojawi się błąd systemu?

Przed zamówieniem sprawdź w opisie szyby, czy jest przeznaczona do wersji z kamerą. Jeśli nie wiesz, jaka procedura obowiązuje w Twoim aucie, zapytaj nas przed zamówieniem. Nie zakładaj, że samo przełożenie kamery na nową szybę kończy pracę.

Po odbiorze samochodu

Poproś o informację, jakie czynności wykonano i czy procedura przewidziana przez producenta zakończyła się poprawnie. Jeżeli samochód wyświetla ostrzeżenie o kamerze lub funkcje wspomagania działają inaczej niż przed wymianą, zgłoś to niezwłocznie. Do wyjaśnienia problemu nie polegaj na tych funkcjach; kierowca nadal odpowiada za obserwację drogi i prowadzenie auta.

Po odbiorze zwróć uwagę, czy obudowa kamery i lusterko są stabilnie zamocowane, a w polu pracy kamery nie ma zabrudzeń ani naklejek. Nie zdejmuj samodzielnie osłon i nie przestawiaj uchwytu. Gdy problem pojawi się dopiero po kilku przejazdach, zanotuj treść komunikatu i warunki, w których wystąpił. Taka informacja pomaga warsztatowi sprawdzić przyczynę.

Kalibracja ADAS ma sens tylko jako część prawidłowo wykonanej wymiany: odpowiednia szyba, poprawny montaż kamery i procedura właściwa dla modelu. Takie podejście pomaga uniknąć zgadywania, czy układ rzeczywiście widzi drogę tak, jak przewidział producent.
